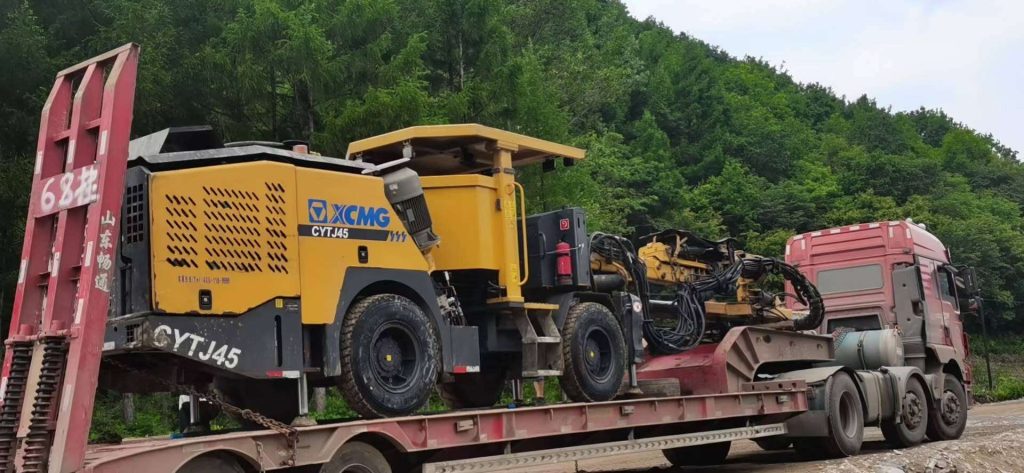

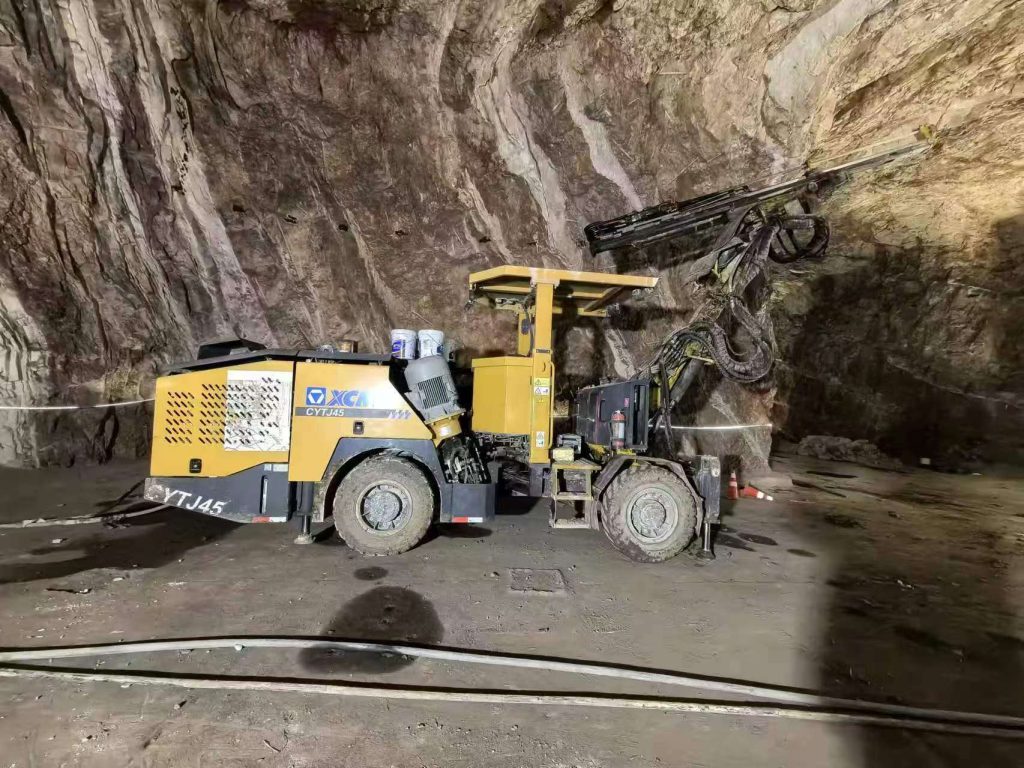

一、设备概况 CYTJ45单臂掘进钻车由徐州徐工铁路装备有限公司研发制造，主要面向金属矿开采、水电隧道施工等地下工程场景。设备整机长度12米，工作高度可适应3.5米及以上矿洞环境，整备质量13.4吨，采用铰接式底盘实现15%坡道通过能力。标准作业覆盖面积35平方米，适用于巷道掘进、爆破孔钻凿及锚杆支护等复合工况。
二、系统构成与技术特性 凿岩系统 配置安百拓YYG18U型液压凿岩机，冲击功率18kW，冲击频率3420次/分钟，旋转扭矩1050N·m。系统具备自动防卡钎功能，当钻杆遇到岩层异常时可自动回退，标配15-25bar水压冲洗装置保障排渣效率。 定位机构 采用三角定位式钻臂结构，升降范围+65°至-51°，左右摆动角度±40°。推进梁采用轻质铝合金材质，总长6.04米，最大推进行程4.05米，配合4310mm标准钻杆可实现单次4米孔深作业。 动力系统 搭载潍柴WP4.1G70E301柴油发动机，额定功率52kW，满足国Ⅲ排放标准。行走系统采用全轮液力驱动，最大行进速度20km/h，280mm离地间隙适应复杂地面条件。 控制系统 液压系统配置丹佛斯双联泵组，主泵排量100L/min，副泵60L/min，工作压力310bar。电气元件选用西门子、施耐德品牌产品，设置接地故障、电机过载、发动机报警三重保护机制。
三、工程适配性 设备宽度1.75米的紧凑设计便于在狭窄巷道内机动，前/后轮距均为1.39米的布局保证转向灵活性。凿岩系统支持33-64mm孔径调节，可匹配多种规格的钻头及锚杆。标配80米电缆卷盘与5m³/h增压水泵，满足长距离移动作业需求。
四、安全与维护 制动系统采用湿式双回路设计，紧急制动响应时间≤0.5秒。液压油路配置10μm精度过滤器，油液污染度控制达到NAS 8级标准。随机配备专用维护手册，包含液压元件500小时保养周期、凿岩机200小时润滑标准等维保规范。
